在電子電路設計與PCB制造中，元件封裝是連接芯片內部電路與外部電路板的關鍵載體，它不僅是元件的“外殼”，更是決定電路可靠性、散熱性能、安裝密度與生產效率的核心要素。簡單來說，封裝就是為芯片、電阻、電容、晶體管等電子元件賦予物理尺寸、電氣引腳、焊接接口與防護能力的標準化結構，是電子元件從裸片走向?qū)嵱没谋亟?jīng)環節。

一、元件封裝的核心作用

封裝絕非簡單的“保護殼”，而是集物理防護、電氣連接、散熱管理、標準化適配于一體的功能體系，其核心作用體現在五個方面：

1. 物理與環境防護：隔絕濕氣、灰塵、機械沖擊、化學腐蝕，保護脆弱的芯片晶圓與內部電路，避免氧化、短路、外力損壞，延長元件使用壽命。

2. 電氣連接橋梁：將芯片內部納米級的電路接點，轉化為可焊接的引腳、焊球或焊盤，實現元件與PCB的信號傳輸、電源供電與接地，是電路導通的基礎。

3. 高效散熱通道：通過金屬基座、散熱焊盤、導熱材料等結構，將元件工作產生的熱量快速傳導至PCB或散熱器，防止高溫導致性能衰減或燒毀，尤其適配功率器件與高速芯片。

4. 電磁兼容優化：部分封裝（如帶屏蔽罩的QFN、金屬封裝）可抑制電磁干擾（EMI），減少信號串?dāng)_，提升電路在高頻、高速場景下的穩定性。

5. 標準化與自動化適配：統一封裝尺寸、引腳間距、安裝方式，滿足SMT貼片機、回流焊等自動化生產需求，同時便于PCB設計、元件替換與維修，降低生產與研發成本。

二、元件封裝的主流類型

按安裝方式與結構特點，元件封裝可分為通孔插裝封裝（DIP）、表面貼裝封裝（SMT） 兩大主流，覆蓋無源器件、集成電路、功率器件等全品類元件。

（一）通孔插裝封裝（DIP）

屬于傳統封裝形式，元件引腳穿過PCB鉆孔，焊接在板的另一面，機械強度高、手工焊接便捷，適合原型開發、維修場景與大電流電路，缺點是體積大、密度低。

? DIP雙列直插封裝：最經典的通孔封裝，兩排平行引腳，間距2.54mm，廣泛用于51單片機、74系列邏輯芯片、直插電阻電容。

? TO系列封裝：專為功率器件設計，如TO-92（小功率三極管）、TO-220（中功率MOSFET、穩壓管），金屬/塑料外殼+散熱片，散熱性能優異。

? PGA針柵陣列封裝：底部密布針狀引腳，曾用于早期CPU，適合高頻電路與大引腳數元件。

（二）表面貼裝封裝（SMT/SMD）

現代電子設備的主流封裝，元件直接貼焊在PCB表面，無需鉆孔，體積小、重量輕、安裝密度高、高頻性能優，適配手機、電腦、便攜設備等小型化產品。

1. 無源器件貼片封裝：電阻、電容、電感的標準化封裝，以尺寸代碼命名，如0402、0603、0805（長×寬，單位mil），體積小巧、適合高密度布線。

2. 分立器件貼片封裝：SOT系列（SOT-23、SOT-89）用于三極管、MOSFET；SOD系列用于二極管，占用空間極小，是便攜設備的標配。

3. 集成電路小外形封裝：SOP/SOIC小外形封裝，兩側鷗翼形引腳，間距1.27mm，用于運放、存儲器；TSSOP薄型小外形封裝，體積更小，適配高密度IC。

4. 四方扁平封裝：QFP/LQFP/TQFP，四邊引出引腳，引腳數可達上百個，用于STM32 MCU、DSP等中高引腳數芯片，高頻性能穩定。

5. 無引線扁平封裝：QFN/DFN，無外露引腳，底部集成散熱焊盤，體積小、熱阻低、電磁干擾小，廣泛用于電源管理芯片、傳感器、射頻IC。

6. 球柵陣列封裝（BGA）：革命性高密度封裝，底部規則排列錫球，引腳密度遠超傳統封裝，引線電感小、散熱與高頻性能極佳，用于手機處理器、FPGA、高端CPU。

7. 系統級封裝（SiP）：將MCU、射頻芯片、MEMS、無源元件集成在一個封裝內，實現“封裝即系統”，適配智能穿戴、物聯網設備的微型化需求。

三、封裝選型的核心邏輯

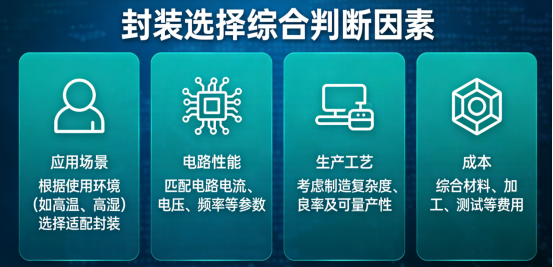

選擇封裝時，需結合應用場景、電路性能、生產工藝、成本綜合判斷：

? 原型開發、維修場景：優先選DIP、TO等通孔封裝，便于手工焊接與調試；

? 小型化、高密度設備：必選SMT封裝，優先QFN、BGA、0402/0603無源器件；

? 功率器件：選TO-220、DPAK等帶散熱結構的封裝；

? 高速、高頻電路：選BGA、QFN等低電感、短引腳封裝；

? 自動化量產：統一SMT標準封裝，提升生產效率與良率。

四、總結

元件封裝是電子工程的基礎語言，封裝技術的迭代始終圍繞小型化、高密度、高性能、高可靠性發展。它不僅決定了元件的物理形態，更直接影響電路的功能實現、散熱能力、電磁兼容與生產成本。無論是PCB設計、電子研發還是生產制造，掌握封裝類型與作用，都是打造優質電子產品的核心前提。
