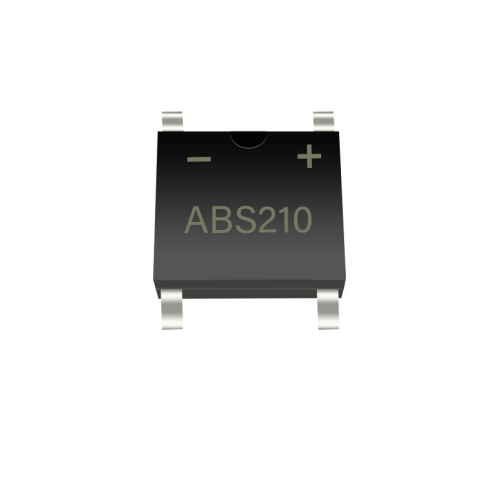

新邦微ABS210是一款2A、1000V、ABS貼片封裝的橋式整流器，集成4顆GPP玻璃鈍化二極管芯片，專為小功率、高壓、高密度電源場景設計，在消費電子、工業控制、照明等領域廣泛應用。

一、核心參數速覽

? 型號：ABS210

? 封裝：ABS-4（SOP-4，貼片小方橋）

? 正向平均電流：2A（Io）

? 反向峰值電壓：1000V（VRRM）

? 正向壓降：1.1V@2A（VF）

? 浪涌電流：60A（IFSM，8.3ms單半波）

? 反向漏電流：≤5μA@1000V

? 工作溫度：-55℃~+150℃

? 封裝特性：無鉛、RoHS、UL 94 V-0阻燃

二、五大核心技術優勢

1. 高壓高可靠：1000V反向耐壓+GPP玻璃鈍化

? 1000V反向峰值電壓，適配寬電壓輸入（如220V市電），抗電網波動與浪涌。

? 采用GPP玻璃鈍化芯片，PN結被玻璃層完整保護，隔絕濕氣、粉塵，大幅提升長期可靠性與抗老化能力，漏電流低至5μA。

2. 高效低損耗：低VF+高浪涌能力

? 正向壓降僅1.1V@2A，整流損耗小、發熱低，提升電源轉換效率。

? 峰值浪涌電流達60A，可抵御開機/短路瞬間的強電流沖擊，保護后級電路。

3. 極致小型化：ABS貼片封裝，節省PCB空間

? ABS-4為超薄貼片封裝，體積遠小于傳統插件橋堆，適配高密度、小型化PCB設計。

? 支持SMT自動化貼裝，兼容260℃/10s回流焊，生產效率高、成本低。

4. 寬溫穩定：-55℃~+150℃，適應嚴苛環境

? 工作溫度覆蓋極寒到高溫，可在工業、戶外、車載等惡劣環境穩定運行。

? 熱阻低、散熱設計合理，2A滿載下溫升可控，適合長時間連續工作。

5. 高性價比：通用型設計，兼顧性能與成本

? 模壓塑料封裝+標準化工藝，成本可控，適合大批量消費電子應用。

? 無鉛、環保，符合全球電子合規要求。

三、典型應用場景

1. 消費電子電源（最主流）

? 手機/平板充電器、電源適配器（5W~24W）：將220V交流轉為直流，體積小、效率高。

? 機頂盒、路由器、光貓：小功率開關電源的核心整流器件。

? 小家電：電飯煲、加濕器、臺燈、風扇等內置電源。

2. LED照明驅動

? LED球泡燈、面板燈、燈帶驅動電源：適配高壓輸入，整流穩定、發熱低，提升燈具壽命。

3. 工業與控制領域

? 小型PLC、傳感器電源、工業繼電器：提供穩定直流，適應工業寬溫與電磁環境。

? 安防監控、門禁系統：小體積、高可靠，滿足24小時不間斷運行。

4. 其他場景

? 通信設備、醫療小功率儀器、車載電子輔助模塊：高壓、小電流、高可靠需求場景。

四、選型與設計要點

? 適合2A及以下、1000V及以下的全波整流場景，優先用于小功率、高壓、空間受限的PCB設計。

? 設計時需預留散熱空間，避免與高溫元件緊鄰；大電流/高溫場景建議增加覆銅面積輔助散熱。

? 對比同規格插件橋堆，ABS210在體積、貼裝效率、成本上優勢顯著，是消費電子與工業小電源的優選方案。

總結

新邦微ABS210以2A/1000V高壓規格、GPP高可靠芯片、ABS超薄貼片封裝、低損耗高浪涌、寬溫穩定五大優勢，成為小功率高壓整流的標桿器件。它完美平衡性能、體積與成本，廣泛賦能消費電子、LED照明、工業控制等領域，是電源工程師實現高效、緊湊、可靠設計的核心選擇。
