在電子電路的整流模塊中，整流橋是將交流電轉為直流電的核心元件，而插件整流橋與貼片整流橋是市面上最主流的兩種封裝形式。很多人默認“小體積選貼片、大功率選插件”，但這個結論并非絕對，盲目選型容易導致設備散熱不良、體積超標甚至元件損壞。本篇就從核心差異、場景適配、選型誤區出發，帶來一份超全的整流橋應用指南，幫你精準選對封裝。

一、先理清：插件與貼片整流橋的核心差異

想要選對整流橋，首先要明確兩種封裝的本質區別，這是適配場景的關鍵依據：

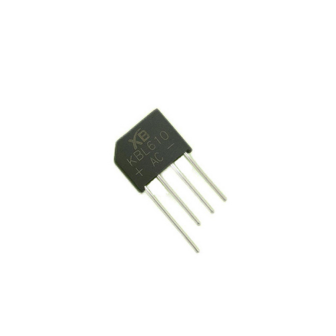

插件整流橋

采用引腳插裝式設計，體積偏大，引腳較長，需要通過PCB板穿孔焊接。內部芯片空間充足，散熱結構更優，能承載更大電流、更高功率，耐受高溫和電流沖擊的能力更強，是傳統大功率電路的經典選擇。

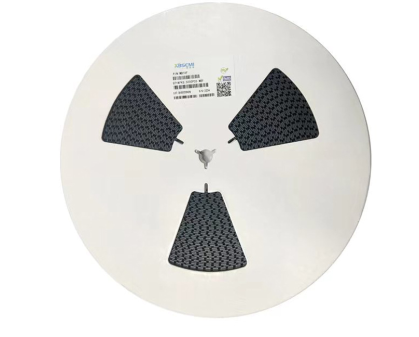

貼片整流橋

屬于表貼式封裝，無長引腳，直接貼附在PCB板表面焊接，體積小巧輕薄，能大幅節省電路板空間，適配高密度集成電路。整體尺寸僅為插件款的1/3甚至更小，適合小型化、輕量化設備，但受體積限制，散熱性能和功率承載能力略遜于插件款。

二、場景精準適配：不是絕對，而是按需選擇

（一）必選貼片整流橋的設備：小體積+輕量化優先

這類設備追求極致小巧，功率適中，對電路板空間要求嚴苛，貼片整流橋是最優解：

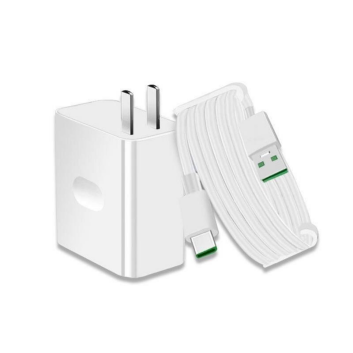

1. 便攜消費電子：手機充電器、充電寶、藍牙耳機充電倉、智能手表充電器、迷你快充頭，這類產品機身小巧，插件整流橋無法容納，貼片款剛好適配，不占空間還能保證電路正常整流。

2. 小型智能家居設備：迷你LED驅動電源、智能傳感器、小型加濕器、香薰機，內部集成度高，電路板空間有限，貼片整流橋能滿足低功率整流需求，同時不影響設備輕薄設計。

3. 精密小型工控模塊：迷你控制板、小型傳感器模塊、便攜式檢測儀器，追求集成化與便攜性，貼片封裝更易實現高密度布線，滿足小型化工控場景的使用需求。

（二）優先選插件整流橋的設備：大功率+高散熱優先

這類設備功率大、工作電流高，運行時發熱明顯，需要優秀的散熱能力，插件整流橋更適配：

1. 大家電與大功率小家電：空調、冰箱、洗衣機、電磁爐、電熱水器，這類設備工作電流大，長時間滿載運行發熱嚴重，插件整流橋散熱快、耐流強，能穩定承載大功率工況，避免過熱損壞。

2. 工業電源與大功率設備：工業開關電源、電機驅動設備、大功率變壓器、充電樁模塊，對電流承載能力和穩定性要求極高，插件款的大芯片、優散熱特性，可應對工業場景的長時間高負荷工作。

3. 傳統DIY維修與大功率改裝：家電維修、大功率電源改裝、音響設備，插件整流橋焊接方便、更換簡單，散熱性能能滿足大功率電路的安全需求，降低故障風險。

（三）特殊場景：靈活搭配，打破固定認知

1. 中功率小型設備：部分中等功率的便攜電源、車載充電器，如今高規格貼片整流橋（如大尺寸貼片封裝）已能滿足其功率需求，兼顧體積與性能，無需強行選用插件款。

2. 空間充足的小功率設備：部分臺式小電器、普通LED燈具，電路板空間充裕，也可選用插件整流橋，散熱更好、使用壽命更長，成本也更親民。

三、常見選型誤區：千萬別踩坑

誤區1：小體積設備只能用貼片，絕對不能用插件

小體積設備并非完全不能用插件，只是多數迷你設備空間不足無法安裝。若設備內部空間允許，小功率插件整流橋也可使用，只是會犧牲輕薄性，因此小體積優先選貼片，而非只能選貼片。

誤區2：大功率設備用貼片也可以，省空間更方便

大功率設備盲目用貼片，是最危險的誤區！貼片整流橋體積小、散熱差，大功率運行時會快速升溫，輕則導致電路故障、設備宕機，重則引發元件燒毀、短路起火，大功率場景必須優先插件，切勿為了省空間冒險。

誤區3：貼片與插件可隨意互換代用

兩種封裝的焊接方式、散熱性能、功率承載完全不同，不能隨意代用。小功率電路換插件會占用空間，大功率電路換貼片會散熱不良，代用時需嚴格匹配功率、電壓和安裝空間。

四、選型核心口訣：記住這幾句，選款不糾結

1. 迷你便攜、空間有限→選貼片整流橋，兼顧體積與便攜性；

2. 大功率、高電流、長時滿載→選插件整流橋，散熱強、更穩定；

3. 中功率、空間充足→按需選擇，追求小巧用貼片，追求耐用用插件；

4. 安全第一，不盲目代用，功率、電壓、散熱三者必須匹配。

結語

“小體積選貼片，大功率選插件”是基礎選型邏輯，但并非絕對準則，最終還是要結合設備體積要求、功率大小、散熱條件綜合判斷。貼片整流橋主打小型化、輕量化，適配便攜小功率設備；插件整流橋主打高功率、強散熱，適配大功率重載場景。選對整流橋封裝，既能保證電路穩定運行，又能延長設備使用壽命，避開選型坑，讓整流元件真正發揮核心作用。
